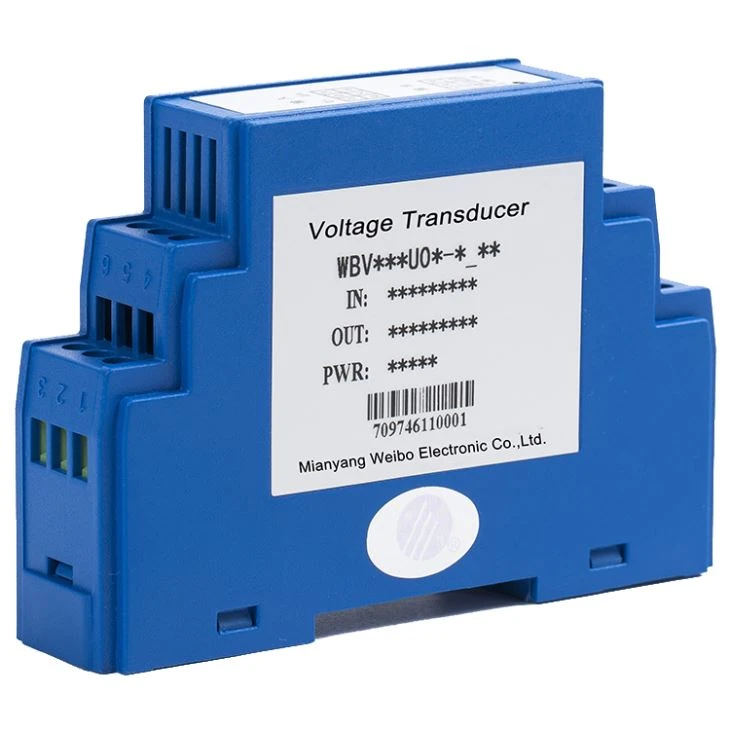

WBV414U09 zet AC-ingangsspanning om in een belastingonafhankelijk uitgangssignaal DC 4-20mA. Het heeft het elektromagnetische isolatieprincipe en de gemiddelde meetmethode aangenomen voor realtime meting van wisselspanning van elektrisch net of elektrisch circuit.
Standaard applicatie
1. Nauwkeurigheid
Nauwkeurige graad is in overeenstemming met IEC688: 1992
2. Veiligheid
①Overbelastbaarheid
Het overbelastingsvermogen is in overeenstemming met IEC688: 1992
② Isolatiespanning
Kan worden verdragen testspanning is in overeenstemming met Q / 72085584-0.1-2004
③ Isolatie-impedantie
De isolatie-impedantie is maar liefst 20M Ohm, voldoet aan Q / 72085584-0.1-2004
3. Elektromagnetische mogelijkheden
① Immuniteitstest voor elektromagnetische velden volgens IEC 61000-4-3: 1995
② Immuniteitstest voor magnetisch veld bij netfrequentie volgens IEC 61000-4-8: 1993
Voordelen:
27000 vierkante meter stofvrije werkplaats,
30 jaar ervaring,
7 jaar' toepassing in hogesnelheidstreinen,
ISO, EMC, ETC gecertificeerd.
Toepassingen:
Geschikt voor de huidige meting,
Automatische monitoring en controle,
Elektrische signaaldetectie en modulatie,
Data-acquisitie.
Populaire tags: 4-20mA Uitgang DC-spanningszender, China, leveranciers, fabriek, prijs
Belangrijkste technische gegevens:
Invoer: AC 0 ~ 10V ... 0 ~ 1000V;
Uitvoer: DC 4-20mA;
Frequentiebereik: 25Hz ～ 5kHz;
Nauwkeurigheid: 0,5%;
Ingangsimpedantie (R): wanneer Ux≥10V, Ri ＝ Ux × 1kΩ / V ；
Wanneer Ux< 10v,="" ri="" ＝="" ux="" ×="" 10kω="" v="">
Lineair bereik: 0-120% van nominale invoer
Reactietijd: 300ms
Overbelastingscapaciteit: 2 keer nominale input, continu;
Maximale belasting: 6V
Statische stroom: 8mA
Hulpvermogen: AC / DC 85V ～ 265V;
Isolatiespanning: 2500Vdc, gedurende 1 minuut
Output rimpel:<>
Afwijking op temperatuur: 3 × 10-4 / ℃
Omgevingstemperatuur: -10 ℃ ～ +50 ℃
Montagewijze: DIN-rail 35 mm montage
