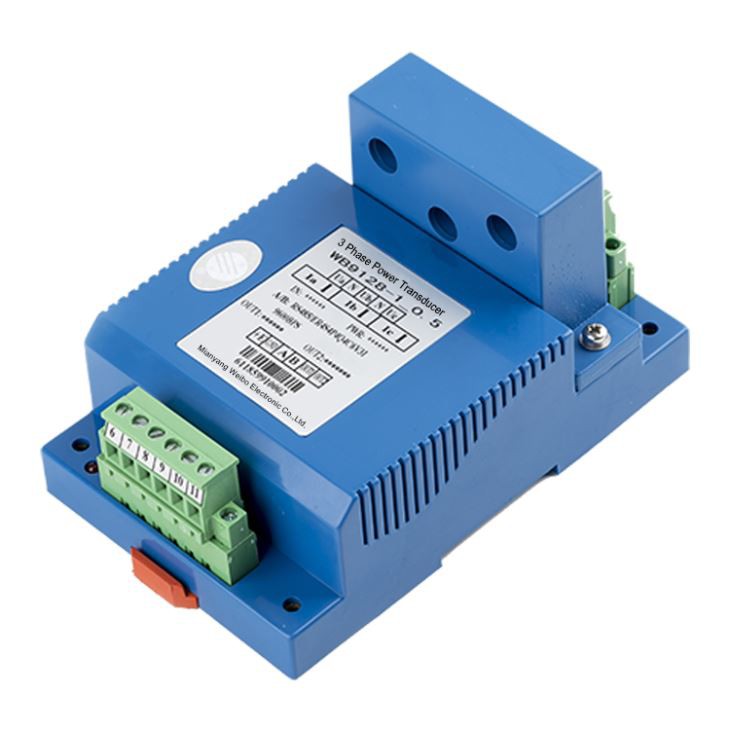

Multifunctionele vermogensmeter 4-20mA-uitgang

WB9128-1 keurt speciale gemaakte isolatiemodule, professionele MCU controlemechanisme en hoge snelheidsgegevens die bemonsterings en verwerkingstechnologieën synchroniseren goed om actieve macht van drie-fase vier-bedraad elektrisch systeem of 3 fase 3 draadsysteem in BUS RS485 te isoleren en te veranderen en te laden onafhankelijk output gelijkstroomsignaal 4-20mA of 0-20mA en gelijk voltagesignaal 0-5V of 1-5V.

Beschrijving

Technische Parameters

WB9128-1 Multifunctionele vermogensmeter 4-20mA Output keurt speciale isolatiemodule, professionele MCU-controller en snelle gegevens die bemonsterings- en verwerkingstechnologieën synchroniseren om actief vermogen van 3 fase 4 draad elektrisch systeem of 3 fase 3 draadsysteem te isoleren en om te zetten in RS485 bus en belasting onafhankelijke output DC gemiddelde stroomsignaal 4-20mA of 0-20mA en DC voltage signaal 0-5V of 1-5V;

Multifunctionele power meter 4-20mA Output heeft bepaalde voordelen van input / output isolatie, hoge prestaties, lage drifting door temperatuur, en een laag energieverbruik, enz.

Multifunction Power Meter 4-20mA Output

Populaire tags: Multifunctionele Power Meter 4-20mA Output, China, leveranciers, fabriek, prijs

1. Ingang: Fasespanning AC 57.7V ~ 289V; Line Voltage AC 100V ~500V; Huidige AC 1A~ 50A;

2. Input Configuration System: 3- fase 3-draad; 3- fase 4- draad;

3. Lineair meetbereik: Spanning 20% - 100% van de nominale ingangsspanning; Huidige 1% - 100% van de nominale inputstroom; Power Factor: -0,1 – 1,0 – 0,1;

4. Ingangsfrequentie: 50Hz;

5. Korte tijd over laadvermogen: 2 keer input voltage, continu 1 seconde, interval 10 seconden; 10 keer herhalen; 20 keer invoerstroom, continu 1 seconde, interval 300 seconden, herhaal 5 keer;

6. Uitgangstypen: één kanaal RS 485; 2 – Analoge kanaalhoeveelheden;

7. analoge uitgangsspecificaties: gelijkspanningsoutput:2,5V±2,5 V; 0-5V; 1..5V;3V±2V; DC Current:10mA ± 10mA; 0-20mA; 4-20mA; 12mA±8mA;

8. Output Parameters:E,R,PQ,C,S,Ua,Ub,Uc,Uab,Ubc,Uac,Ia,Ib,Ic,Pa,Pb,Pc,Qa,Qb,Qc,Ca,Cb,CC,Sa,Sb,Sc

9. Nauwkeurigheidsgraad: Stroom, spanning 0,2% reactief/actief vermogen /vermogensfactor 0,5%

10. Reactietijd: 200 ms;

11. Hulpvoeding: DC 12V; DC 24V;

12. Statische stroom: 65mA;

13. bedrijfstemperatuur: 0-50 °C;

14. Communicatieprotocol: Modbus – RTU;

15. Baud Rate: 300, 600, 1200.2400, 4800, 9600.19200.38400.57600.115200;

16. Pariteit beetje: vreemd, zelfs, geen;

17. EMC-index: spanning: stroomvoorzieningspoort, communicatiepoort, analoge uitgangspoort, ingangspoort, ±2KV; Hoogste cijfer: 3; EFT(Electrical Fast Transient)protection: ±2KV;

18. Stop Bit: Odd Parity 1 stop bit; Zelfs Parity 1 stop bit; None Pariteit 1 stop bit; None Parity 2 stop bite;

19. Adres: 1 – 247.
