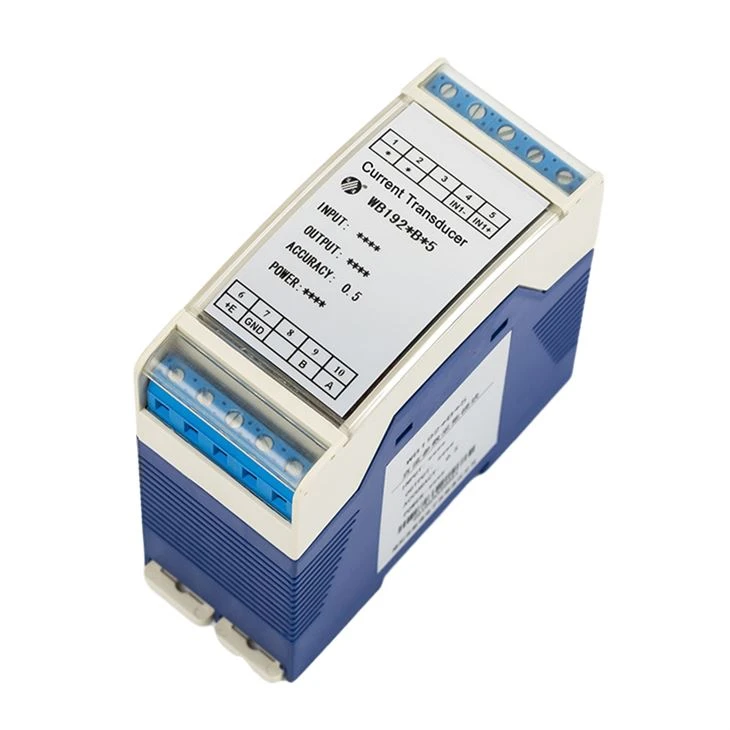

Een kanaals spanning Een kanaals stroomtransducersensor

WB1925B35 (One Channel Voltage One Channel Current Transducer Sensor) maakt gebruik van foto-elektrische isolatietechnologie en digitale acquisitie- en gegevensverwerkingstechnologie om DC-stroomsignalen en DC-spanningssignalen in realtime te verzamelen en te berekenen, en uitvoergegevens in RS485-busmodus. De gelijkstroom- en gelijkspanningsingangssignalen, uitgangs- en hulpvoeding van het product' s zijn volledig geïsoleerd, klein van formaat, licht in gewicht en eenvoudig te installeren; het kan op grote schaal worden gebruikt in verschillende automatische controlesystemen om ter plaatse verschillende gelijkstroom- en gelijkspanningssignalen te verzamelen. Het bespaart het A / D-volume van het systeem en biedt een flexibele en handige software- en hardware-interface voor het systeem.

Opmerking: IN1 is verbonden met DC-spanningsingang, IN2 is verbonden met DC-spanningsingang, let op de polariteit van het ingangssignaal; + E en GND zijn verbonden met het werkvermogen van het product; 485A en 485B zijn verbonden met andere ongedefinieerde aansluitingen van de RS485-uitgang.

Correct gebruik van sensoren

1. Realtime gegevensuitvoersequentie (met gebruikmaking van standaard Modbus-RTU-communicatieprotocol)

Wanneer de sensor de" ontvangt; lees data (03)" commando van de hostcomputer van de gebruiker' voert het gegevens uit in de volgende volgorde:

Opmerking: De sensor kan selectief parameters uitvoeren volgens de behoeften van de gebruiker' De expressiemethode van de uitvoerparameters wordt gespecificeerd in het communicatieprotocol.

2. Gegevensberekeningsmethode

In de volgende tabel is Rx de parameterwaarde die door het register wordt geretourneerd. Umax1 geeft de nominale waarde van IN1 aan en Umax2 geeft de nominale waarde van IN2 aan. Zie het productlabel voor de nominale waarde;

Als een stroomshunt is aangesloten op de voorkant van de stroomingang, is Ix de uitgangsregeling van de shunt.

Raster, standaard is 1 als er geen shunt is.

Toepassingen:

Intelligent laagspanningsstroomdistributiesysteem;

DC power scherm, box onderstation;

Temperatuur- en brandbewaking voor transformator, brandbewaking voor kabel;

Hoogspanningsschakelaars, glasvezel-temperatuurmeetsysteem;

Transformatorcontactbewaking.

Populaire tags: Een kanaals spanning Een kanaals huidige transducersensor, China, leveranciers, fabriek, prijs

1. Ingangsspecificaties:

Gelijkstroom 75mV, 50V, 100V, 300V, 380V, 400V, 500V, 700V;

DC 0,5 A, 1 A, 2 A, 3 A, 4 A, 5 A.

2. Uitgangsspecificaties: RS485;

3. Nauwkeurigheid: spanning 0,2, vermogen 0,5, 0,2 als de stroom minder is dan 2A; 0,5 wanneer 2A≤current≤5A;

4. Lineair meetbereik: 0% ～ ± 120% van de nominale ingangswaarde;

5. Spanningsingangsimpedantie: wanneer de gemeten spanning Ux≤1V, Ri≥1MΩ,

Wanneer de gemeten spanning Ux> 1V, Ri=Ux × 10kΩ / V;

6. Huidige ingangsimpedantie: 75mV / IX (IX: gemeten stroom);

7. Spanningsoverbelastingscapaciteit: 2 keer de nominale ingangsspanning, duurt 1s, met een interval van 10s, 10 keer herhalend zonder storing;

8. Huidige overbelastingscapaciteit: 10 keer de nominale ingangsstroom, continu 1s, 300s interval, 5 keer herhaald zonder uitval;

9. Anti-interferentievermogen:

Voldoen aan EN61326: 2006 SURGE, EFT, ESD immuniteitstestvereisten.

10. Ruststroom: ≤80mA;

11. De tijd van de gegevensupdate: 100mS;

12. isolatie weerstaat spanning: DC 2500V, 1 min tussen input en output,

DC 2500V, 1 min tussen voeding en ingang,

DC 2500V, 1 minuut tussen voeding en uitgang,

DC 2500V, 1 minuut tussen twee ingangen;

13. Communicatiemethode: half duplex, RS485,

14. Communicatieprotocol: MODBUS-RTU

B05 geen pariteit, 2 stopbits; B15 oneven pariteit, 1 stopbit

B25 even pariteit, 1 stopbit; B35 geen pariteit, 1 stopbit

15. Communicatie baudrate: ≤19.2KBPS (standaard 9600BPS);

16. Communicatie afstand: 1200m;

17. Aantal communicatieknooppunten: 64 punten;

18. Hulpvoeding: zie productlabel;

19. Temperatuurafwijking: ≤350 × 10-6 / ℃ (-25 ℃ ～ +70 ℃);

20. Werkomgevingstemperatuur: -25 ℃ ～ +70 ℃.
